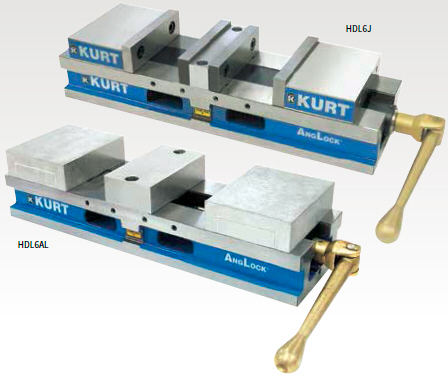

HDL AngLock 型钳

普通和液压型

4英寸(100mm)
钳身的型号:
6英寸(150mm)
钳身的型号:
HDL4 标准型英制
HDHL4 液压型英制
HDLM4 标准型公制
HDHLM4 液压型公制
HDL6 标准型英制
HDHL6 液压型英制
HDLM6 标准型公制
HDHLM6 液压型公制
HDL角固式平口钳是一种双工位、高效率的长型钳。 其重复夹紧度为0.005mm。它集中了高效率和重型两 个特点。钳身选用550MPa的高强度球墨铸铁,保证强 度、刚性和精度,并可吸收床身的震动。
型号说明参见第44页


平口钳与机床的连接请见第76页

功能和特点:

  • 双工位,重复夹紧精度为0.005mm。
  • 选用标准硬钳口时,每个工位的张开度都可达到76.2mm和101.6mm。
  • 钳口可旋转180°调头使用。
  • 有普通型和液压型。
  • 普通和液压型之间可方面快速转换。件号:HDHLM4-3-SA-KIT(100mm)和HDHLM6-3-SA-KIT(150mm)
  • 可最大限度地装夹工件数量。
  • “可调式预夹紧”可以调小预夹紧的距离以便减少手柄开合的旋转圈数,进而缩短每次装夹工件的时间(手动型)。
  • 两个夹紧工位上可以夹紧大小相同或不同的工件。可以在前或后钳口上施预夹紧力(手动型)。
  • 终身保修。
  • 钳身高度公差±0.02mm。
