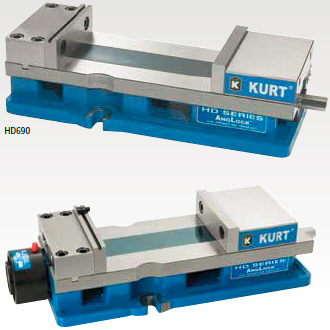

HDH690
  • 改进型的液压钳可以实现弹簧单动回位或液压双向回位,含有液压管接头。
  • 钳身上的液压接口为1/8英寸NPT内螺纹
  • 另外还含有两件连接件,1/8 NPT外螺纹对#4 JIC外螺纹
  • HDM690型钳

    此型钳除了具有多功能平口钳的特点外,更具独特性。Y轴 是正向,易于编程。定钳在手柄一侧,操作者在装卸工件时 更安全、简捷、迅速。
  • 使用标配硬钳口时,开口度可达230mm。
  • 定钳变形小。增加了定钳的宽度也更利于减小挠曲。
  • 定钳从上向下拴紧,减小钳身的应力。拆卸类似于章鱼直播的软件时不需要从机床上取下,再装配时仍可保持钳身平面度。
  • 窄型钳身,便于在有限宽度成组使用多个类似于章鱼直播的软件。
  • 高型钳身,利于在负载时实现最小变形。
  • 可以直接拴装在40mm、50mm或2英寸的基础板上。
  • “拉紧”式设计减少钳身内应力,提高装夹精度。
  • 快换式动钳,HD钳口的快换和可加工性便于装夹异形工件。
  • 标准配置有GrooveLock带槽钳口和工件定位器。
  • 使用正弦键定位。
  • 可选用旋转底座。货号为D50-4-SA。
  • 配对订货时钳身高度可以控制±0.013mm。
  • 重量:34kg
  • 专利产品

  • 标准型夹紧力kN
    扭矩Nm HD690
    HDM690
    14
    4.3
    27
    7.2
    41
    10.7
    54
    14.5
    68
    16.5
    81
    19.0
    95
    20.9
    109
    23.4
    液压型夹紧力kN
    液压MPa HDH690
    3
    7.0
    6
    14.0
    8
    21.0
    11
    28.0
    14
    35.0
    17
    42.0
    19
    49.0
    22
    56.1
    液压排量CC
    19.0

    注:夹紧力为参考值

    参数表 mm(in)
    HD690
    HDM690
    HDH690
    A
    79.38
    B
    152.40
    C
    426.97
    D
    85.73
    E
    16.76
    F
    37.72
    G
    58.73
    H
    44.07
    I
    186.39
    J
    18.42
    K
    101.60
    L
    50.80
    M
    8.38
    N
    23.88
    O
    98.43
    P
    (1/2-13)
    P
    公制M12
    Q
    50.80
    R
    75.84
    S
    50.00
    T
    200.00
    U
    80.00
    V
    254.00
    W
    101.60
    X
    16.00
    Y
    15.88
    Z
    25.20

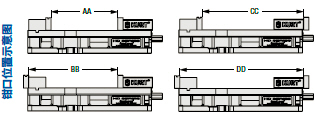

    AA
    230.18
    BB
    307.32
    CC
    350.19
    DD
    427.33
    EE
    57.15
    FF
    85.73
    GG
    (3/4)
    HH
    38.18



    平口钳与机床的连接请见第76页
