VersatileLock® 多功能平口钳

标准型(3800V)和液压型(3800H)

VersatileLock®多功能平口钳是一种CNC用单工位平口钳。 因以下特点而具有很高的精度:它采用了经典的“角固”式 设计以避免工件在夹紧力下发生上浮;“拉紧”式设计可以 减少80%类似于章鱼直播的软件变形;钳身和定钳为一体式,减轻重量并增 加了强度。

功能和特点:

  • 张开度260.4mm。
  • 各面均经精密加工,3800V可以正位安装也可以用其它面安装。
  • 定钳至键槽距离及钳身高度均控制在公差±0.025mm,便于成组使用。
  • 重复夹紧精度0.013mm。
  • 液压型的冲程为6.35mm。

  • 夹紧力kN
    扭矩Nm 3800V
    14
    2.8
    27
    4.4
    41
    7.2
    54
    9.0
    68
    11.7
    81
    15.3
    95
    18.0
    108
    22.7
    122
    27.4
    136
    29.1
    夹紧力kN
    液压MPa 3800H
    3.4
    6.7
    6.9
    13.3
    10.3
    20.0
    13.8
    26.7
    17.2
    33.4
    20.7
    40.0
    22.1
    48.9
    液压排量
    29.8CC
    参数表 mm(in)
    3800V 3800H
    B
    203.20
    203.20
    C
    558.80
    558.80
    D
    122.22
    122.22
    E
    20.65
    20.65
    F
    49.91
    49.91
    G
    88.90
    88.90
    H
    355.60
    355.60
    J
    27.31
    27.31
    K
    152.40
    152.40
    L
    58.55
    58.55
    M
    151.21
    151.21
    N
    30.99
    30.99
    O
    120.65
    120.65
    P
    (5/8-11)
    (5/8-11)
    Q
    300.00
    300.00
    R
    12.70
    12.70
    S
    101.60
    101.60
    T
    16.00
    16.00
    U
    23.55
    23.55
    V
    50.80
    50.80
    W
    (7/8)
    (7/8)
    X
    216.69
    216.69
    Y
    100.00
    100.00
    Z
    203.20
    203.20

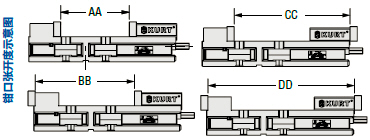

    AA
    260.35
    260.35
    BB
    376.56
    376.56
    CC
    440.06
    440.06
    DD
    556.26
    556.26
    EE
    -
    75.74
    FF
    -
    50.80
    GG
    -
    95.25
    HH
    55.88
    55.88
    MM
    76.20
    76.20
    NN
    10.34
    10.34
    OO
    15.875
    15.875
    PP
    20.07
    20.07
    QQ
    15.88
    15.88
    RR
    12.70
    12.70
    重量
    67kg
    70kg



    平口钳与机床的连接请见第76页
