图示为两台3600VM型 背对背安
装 在一起,组成一个快 速、简捷并
很经济的双 工位方箱。 底座可用
于 绝大部分卧 式加工中心。


参见第80-81页

维修备件

型号 维修备件
3600VM
*3600V-KIT
*= 与公制相同
夹紧力kN
扭矩Nm 标准型
3150V 3620V
14
2.9
2.9
27
7.8
7.8
41
9.9
9.9
54
13.4
13.4
68
17.0
17.0
81
19.7
19.7
95
24.6
24.6
109
28.3
28.3

夹紧力kN
液压MPa 液压型
3600H 3620H
3
7
7
6
14
14
8
21
21
11
28
28
14
35
35
17
42
42
19
49
49
22
56
56
液压排量
CC
19
19

夹紧力kN
气压Bar 气动型
3600A 3620A
0.7
1.4
1.4
1.4
3.7
3.7
2.1
5.7
5.7
2.8
7.9
7.9
3.5
9.8
9.8
4.1
12.1
12.1
4.8
14.4
14.4
5.5
16.9
16.9
6.2
19.4
19.4
6.9
22.2
22.2
参数表 mm(in)
标准型 液压型 气动型
3150V 3620V 3600H 3620H 3600A 3620A
A
80.95
80.95
80.95
80.95
80.95
80.95
B
152.40
152.40
152.40
152.40
152.40
152.40
C
382.52
328.68
382.52
328.68
382.52
328.68
D
69.85
69.85
69.85
69.85
69.85
69.85
E
17.48
17.48
17.48
17.48
17.48
17.48
F
37.72
37.72
37.72
37.72
37.72
37.72
G
69.85
69.85
69.85
69.85
69.85
69.85
H
44.07
44.07
44.07
44.07
44.07
44.07
J
18.42
18.42
18.42
18.42
18.42
18.42
K
114.30
114.30
114.30
114.30
114.30
114.30
L
57.15
57.15
57.15
57.15
57.15
57.15
M
127.00
127.00
127.00
127.00
127.00
127.00
N
23.80
23.80
23.80
23.80
23.80
23.80
O
98.43
98.43
98.43
98.43
98.43
98.43
P
M12x25
(1/2-13)
(1/2-13)
(1/2-13)
(1/2-13)
(1/2-13)
Q
50.80
50.80
50.80
50.80
50.80
50.80
R
107.95
107.95
107.95
107.95
107.95
107.95
S
76.20
76.20
76.20
76.20
76.20
76.20
T
35.03
35.03
35.03
35.03
35.03
35.03
U
16.00
16.00
16.00
16.00
16.00
16.00
V
49.28
49.28
49.28
49.28
49.28
49.28
W
(3/4)
(3/4)
(3/4)
(3/4)
(3/4)
(3/4)
X
143.26
143.26
143.26
143.26
143.26
143.26
Y
16.00
16.00
16.00
16.00
16.00
16.00
Z
152.40
152.40
152.40
152.40
152.40
152.40

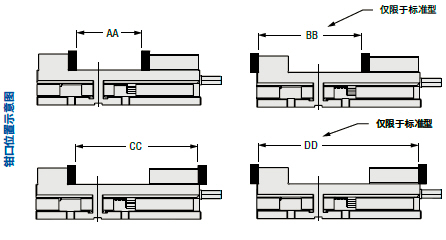

AA
152.40
101.60
152.40
101.60
152.40
101.60
BB
241.30
190.50
-
-
-
-
CC
285.75
234.95
285.75
234.95
285.75
234.95
DD
374.65
323.90
-
-
-
-
EE
-
-
61.21
61.21
-
-
GG
-
-
85.73
85.73
-
-
HH
-
-
-
-
183.39
183.39
KK
-
-
-
-
26.16
26.16
LL
-
-
-
-
127.00
127.00
MM
63.50
63.50
63.50
63.50
63.50
63.50
NN
8.74
8.74
8.74
8.74
8.74
8.74
OO
M12x25
(1/2-13)
(1/2-13)
(1/2-13)
(1/2-13)
(1/2-13)
PP
17.04
17.04
17.04
17.04
17.04
17.04
QQ
(0.625)
(0.625)
(0.625)
(0.625)
(0.625)
(0.625)
RR
16
16
16
16
16
16
SS
(4.000)
(4.000)
(4.000)
(4.000)
(4.000)
(4.000)
TT
(6.000)
(6.000)
(6.000)
(6.000)
(6.000)
(6.000)
UU
100
100
100
100
100
100
重量kg
32
29
34
32
34
32
