Versatile Lock®多功能平口钳

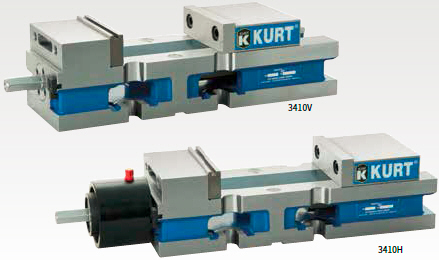

反向型(3410V)和反向液压型(3410H)

Versatile多功能平口钳是一种优异的CNC用单工位平口 钳。因以下特点而具有很高的精度:它采用了经典的“角 固”式设计以避免工件在夹紧力下发生上浮;“拉紧”式钳 口设计可以减少80%类似于章鱼直播的软件变形;钳身和定钳为一体式,减 轻重量并增加了强度。

功能和特点:

  • 张开度152.4mm。
  • 各面均经加工,故可正位安装也可用其它面安装。
  • 定钳至键槽及钳身高度均控制在公差±0.025mm。
  • 重复夹紧度为0.013mm。
  • 短体钳底座只有330mm,尤其适用于小型机床。
  • 液压型的冲程为6.35mm。
  • 标准配置有带槽钳口和定位块。

  • 夹紧力kN
    扭矩Nm 3410V
    14
    4.7
    27
    9.8
    41
    15.5
    54
    20.8
    68
    27.8
    81
    33.4
    重量
    12.7kg
    夹紧力kN
    液压MPa 3410H
    3.4
    1.6
    6.9
    7.1
    10.3
    13.4
    13.8
    19.1
    17.2
    25.4
    20.7
    32.0
    22.1
    34.7
    液压排量CC
    13
    重量
    14.1kg
    参数表 mm(in)
    3410V/H
    A
    60.33
    B
    101.60
    C
    321.16
    D
    76.20
    E
    12.71
    F
    28.32
    G
    51.99
    H
    31.37
    J
    13.89
    K
    78.49
    L
    38.23
    M
    101.60
    N
    17.45
    O
    63.50
    P
    (3/8-16)
    Q
    100.00
    R
    101.60
    S
    50.80
    T
    254.00
    U
    14.30
    V
    34.06
    W
    (9/16)
    X
    132.16
    Y
    0.79
    Z
    101.60

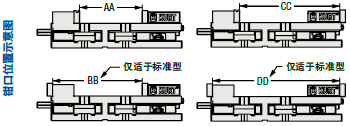

    AA
    152.40
    BB
    218.29
    CC
    244.78
    DD
    310.67
    EE
    65.53
    FF
    32.39
    GG
    74.60
    MM
    38.10
    NN
    6.36
    OO
    (3/8)
    PP
    13.74
    QQ
    15.88
    RR
    M16
    SS
    39.57



    平口钳与机床的连接请见第76页
