型号:D150

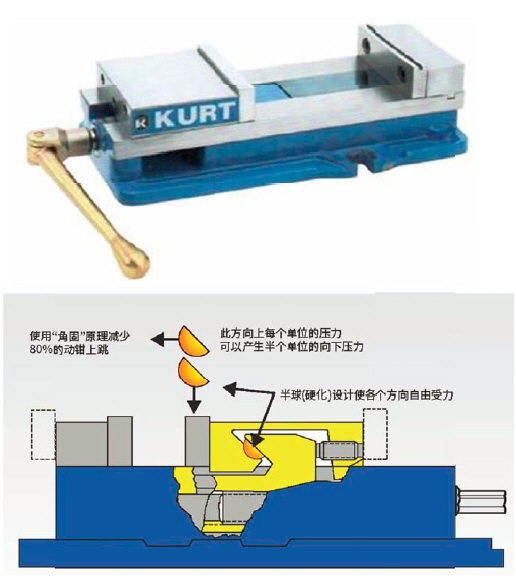

    历史悠久的D系列平口钳是“角固”式理论较具代表的章鱼直播体育产品。适用于铣床、磨床及加工中心,用来保证基准面、平面度和平行度等。广泛地使用于各种机械加工场合进行精密钻、铰、攻丝、磨削等。实践证明,只有无与伦比的Kurt角固式平口钳才可以保证机械加工的高效和高精度。所有Kurt类似于章鱼直播的软件都使用滚针推力轴承,摩擦力小而夹紧力大。

功能和特点:

  • “角固”式设计保证动钳不上浮。
  • 导轨高度公差为±0.025mm。
  • 导轨面经硬化处理。
  • 钳口经硬化处理。
  • 丝杠选用中硬度优质钢材。
  • 钳体选用550MPa的高强度球墨铸铁。
  • 键槽和定钳的距离在±0.025mm以内。
  • 张开度达223.520mm。
  • 导轨外侧面经过加工。
  • 丝杠的丝母不会伸出钳体之外。
  • 标准配置有带槽钳口D60-315和工件定位器WSRLM46。
  • 专利保护的O型圈下拉设计。
  • 比D675提高夹紧力约20%。
  • 外观设计有专利保护。
  • 为便于成组使用,导轨高度已经控制在73.025±0.013mm范围内。
  • 重复度为0.025mm。
  • 丝杠六角头一端使用密封的滚针推力轴承,减小摩擦而且夹紧力大。
  • 夹紧力KN
    扭矩
    Nm D150
    14
    5.0
    27
    10.0
    41
    14.8
    54
    18.5
    68
    23.9
    81
    28.1
    95
    31
    108
    35.4

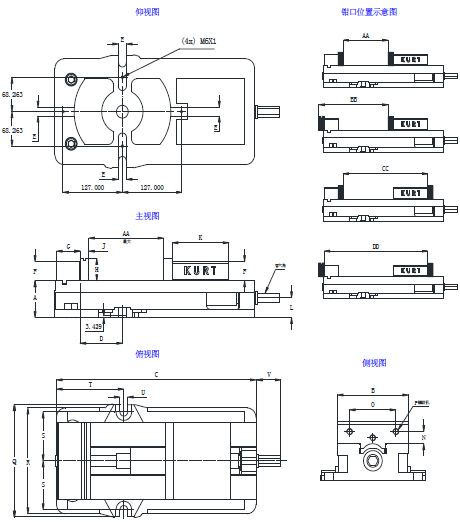

    参数表
    型号 D150
    单位 mm
    A
    73.0
    B
    152
    C
    427
    D
    90.48
    E
    20
    F
    37.72
    G
    50.29
    H
    44.07
    J
    18.42
    K
    122
    L
    39.12
    M
    -
    N
    23.88
    0
    98.4
    P
    M12X25
    Q
    222.3
    参数表
    型号 D150
    单位 mm
    R
    209.6
    S
    96.85
    T
    143.9
    U
    16.7
    V
    49.02
    W
    (3/4)
    AA
    224
    AA最小
    0
    BB
    292.1
    BB最小
    68.6
    CC
    363.7
    CC最小
    142.2
    DD
    432.6
    DD最小
    172.7
    重量Kg
    36

    维修组件

    型号 维修组件
    D150
    D688-KIT
